CBFC4系列鑄鐵齒輪泵

一家集獨立科研、開發、設計、制造、銷售于一體的專業汽車車輪及有色金屬鍛造的生產企業

所屬分類：

齒輪泵

  • 產品描述

  • 產品型號：CBFC4–G* * AL*–*
    產品名稱：鑄鐵齒輪泵
    CBFC4系列齒輪泵殼體采用高牌號蠕鐵材料，使其承載能力極強并且外觀精巧、性能可靠、使用壽命長等特點。廣泛應用于平地機、攤鋪機和礦山機械。

    型號說明
    CB FC4 – G * * A L * – *
    ① ② ③④ ⑤ ⑥ ⑦ ⑧
    ①齒輪泵 ②系列代號 ③壓力等級
    ④公稱排量 ⑤安裝形式： A–菱形法蘭
    ⑥油口連接形式：F-法蘭連接 L–螺紋連接
    ⑦軸伸形式：P–平鍵 H–矩形花鍵 K–公制漸開線花鍵 K1–英制漸開線花鍵
    ⑧旋向：右旋（省略） L–左旋

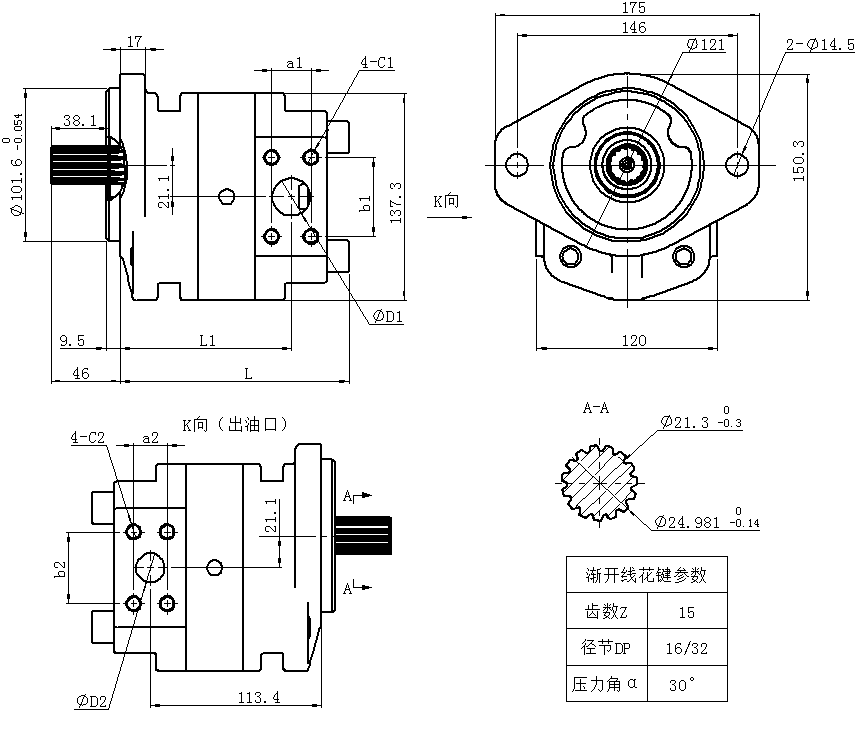

    外形尺寸（圖示旋向?yàn)樽笮?/p>


    性能參數

    型號 公稱排量
    （ml/r）    		 壓力（MPa） 轉速（r/min） 容積
    效率    		 法蘭聯接 D1 D2 L1 L
    額定 最高 額定 最高 C1 C2 a1*b1 a2*b2
    CBFC4-G10 10 23 28 2000 2500 ≥90% M6深13 M6深13 28.3*28.3 24.7*24.7 20 15 104 132.8
    CBFC4-G14 14 106.1 137
    CBFC4-G16 16 107.3 139.3
    CBFC4-G20 20 109.2 143.1
    CBFC4-G23 23 ≥92% M10深20 M10深20 26.2*52.4 22.2*47.6 25 19 110.5 145.8
    CBFC4-G25 25 111.8 148.3
    CBFC4-G28 28 113.4 151.6
    CBFC4-G30 30 114.3 153.3
    CBFC4-G32 32 115.5 155.8
    CBFC4-G36 36 117.5 159.8

    注：1.軸端形式、油口形式、旋向、排量（10~36ml/r）可根據客戶要求定制。
    　　2.可定制單聯或多聯泵。
