CBFB4系列鋁體齒輪泵

一家集獨立科研、開發、設計、制造、銷售于一體的專業汽車車輪及有色金屬鍛造的生產企業

所屬分類：

齒輪泵

  • 產品描述

  • 產品型號：CBFB4–F**AF*–*
    產品名稱：齒輪泵
    CBFB4系列齒輪泵殼體采用高強度航空鋁型材。它具有容積效率高、承載能力強、性能可靠、使用壽命長等特點。廣泛應用于壓路機、平地機、攤鋪機、裝載機等工程機械。

    型號說明
    CB FB4 – F * * A F *– *
    ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
    ①齒輪泵 ②系列代號
    ③壓力等級 ④公稱排量
    ⑤安裝形式： A–菱形法蘭 B–方形法蘭
    ⑥油口連接形式： F–法蘭連接 L–螺紋連接
    ⑦軸伸形式：P–平鍵 H–矩形花鍵 K–公制漸開線花鍵 K1–英制漸開線花鍵
    ⑧旋向：右旋（省略） L–左旋

    外形尺寸

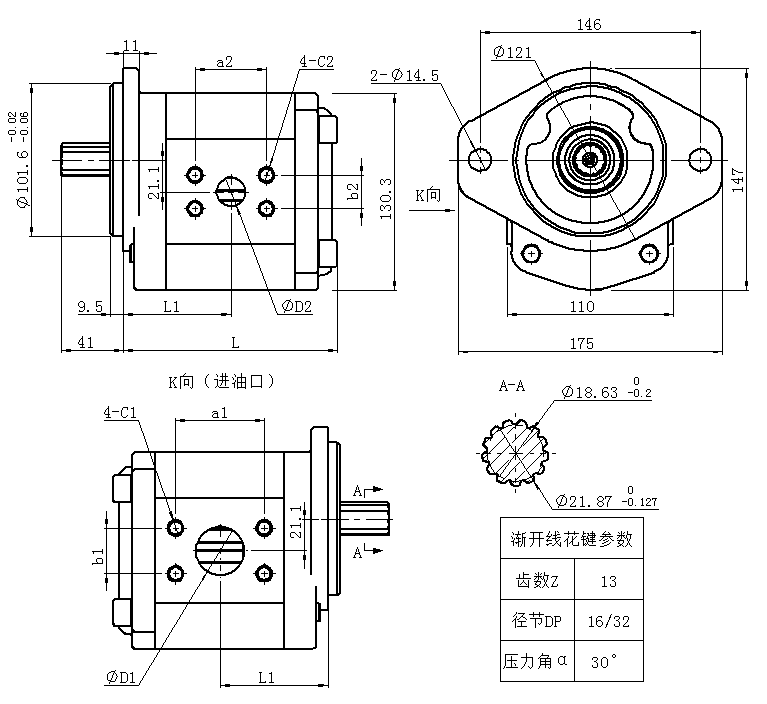

    菱形法蘭（圖示旋向?yàn)橛倚?/p>

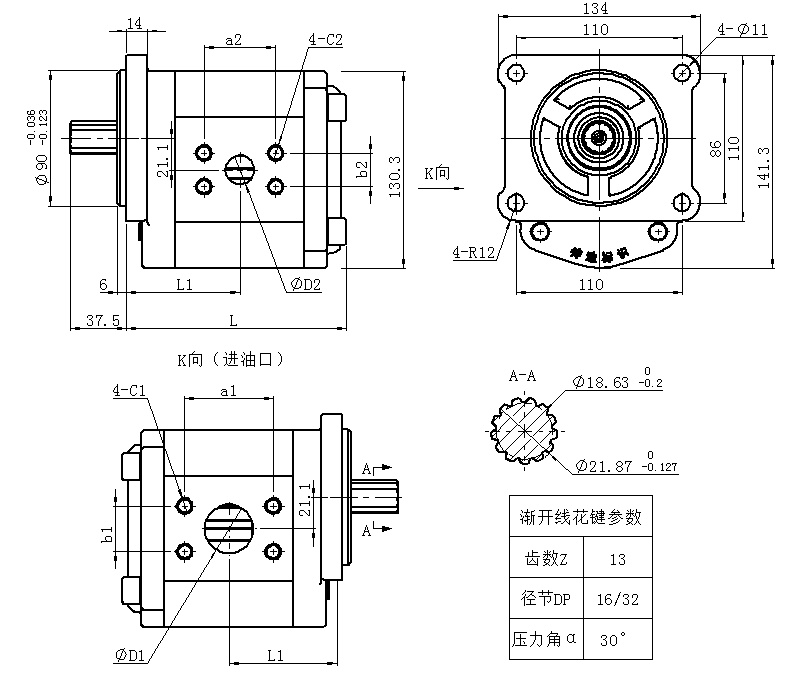

    方形法蘭（圖示旋向?yàn)橛倚?/p>


    性能參數（菱形法蘭）

    型號 公稱排量
    （ml/r）    		 壓力（MPa） 轉速（r/min） 容積
    效率    		 法蘭聯接 D1 D2 L1 L
    額定 最高 額定 最高 C1 C2 a1*b1 a2*b2
    CBFB4-F10A 10 20 25 2000 2500 ≥90% M6深13 M6深13 28.3*28.3 24.7*24.7 20 15 61.25 123.1
    CBFB4-F14A 14 63.35 127.3
    CBFB4-F16A 16 64.5 129.6
    CBFB4-F20A 20 66.4 133.4
    CBFB4-F23A 23 M10深20 M10深20 52.4*26.2 47.6*22.3 25 19 67.75 136.1
    CBFB4-F25A 25 69 138.6
    CBFB4-F28A 28 ≥92% M10深14 M10深14 38.9*38.9 38.9*38.9 27 19 70.65 141.9
    CBFB4-F30A 30 M10深20 M10深20 52.4*26.2 47.6*22.3 25 19 71.5 143.6
    CBFB4-F32A 32 72.75 146.1
    CBFB4-F36A 36 M10深14 M10深14 38.9*38.9 38.9*38.9 26 18 74.75 150.1
    CBFB4-F38A 38 M10深20 M10深20 58.7*30.2 47.6*22.3 32 19 75.75 152.1
    CBFB4-F40A 40 M10深20 M10深20 58.7*30.2 52.4*26.2 32 25 76.95 154.5
    CBFB4-F50A 50 M12深20 M10深20 69.8*35.8 58.8*30.2 38 32 82.15 164.9

    注：1.軸端形式、油口形式、旋向、排量（10~50ml/r）可根據客戶要求定制。
    　　2.該系列齒輪泵也可定制后進后出螺紋連接形式。
    　　3.可定制單聯或多聯泵


    性能參數（方形法蘭）

    型號 公稱排量
    （ml/r）    		 壓力（MPa） 轉速（r/min） 容積
    效率    		 法蘭聯接 D1 D2 L1 L
    額定 最高 額定 最高 C1 C2 a1*b1 a2*b2
    CBFB4-F10B 10 20 25 2000 2500 ≥90% M6深13 M6深13 28.3*28.3 24.7*24.7 20 15 64.8 125
    CBFB4-F14B 14 66.9 129.2
    CBFB4-F16B 16 68.1 131.5
    CBFB4-F20B 20 70 135.3
    CBFB4-F23B 23 M10深20 M10深20 52.4*26.2 47.6*22.3 25 19 71.3 138
    CBFB4-F25B 25 72.6 140.5
    CBFB4-F28B 28 ≥92% M10深14 M10深14 38.9*38.9 38.9*38.9 27 19 74.2 143.8
    CBFB4-F30B 30 M10深20 M10深20 52.4*26.2 47.6*22.3 25 19 75.1 145.5
    CBFB4-F32B 32 76.3 148
    CBFB4-F36B 36 M10深14 M10深14 38.9*38.9 38.9*38.9 26 18 78.3 152
    CBFB4-F38B 38 M10深20 M10深20 58.7*30.2 47.6*22.3 32 19 79.3 154
    CBFB4-F40B 40 M10深20 M10深20 58.7*30.2 52.4*26.2 32 25 80.5 156.4
    CBFB4-F50B 50 M12深20 M10深20 69.8*35.8 58.8*30.2 38 32 85.7 166.8

    注：1.軸端形式、油口形式、旋向、排量（10~50ml/r）可根據客戶要求定制。
    　　2.該系列齒輪泵也可定制后進后出螺紋連接形式。
    　　3.可定制單聯或多聯泵。
